Routing EIGRP on Cisco Packet Tracer

A. Pengertian

Ditingkatkan Interior Gateway Routing Protocol (EIGRP) adalah lanjutan jarak-vector routing protokol yang digunakan pada jaringan komputer untuk mengotomatisasi routing yang keputusan dan konfigurasi. Protokol ini dirancang oleh Cisco Systems sebagai protokol proprietary, hanya tersedia pada router Cisco. Fungsi parsial dari EIGRP dikonversi menjadi sebuah standar terbuka pada tahun 2013 dan diterbitkan dengan statusnya informasi sebagai RFC 7868 pada tahun 2016.

EIGRP digunakan pada router untuk berbagi rute dengan router lain dalam sama sistem otonom . Tidak seperti protokol routing lain terkenal, seperti RIP , EIGRP hanya mengirim update inkremental , mengurangi beban kerja pada router dan jumlah data yang perlu dikirimkan.

B. Latar Belakang

Mempelajari dasar-dasar Routing di Cisco

C. Maksud dan Tujuan

Mencoba menerapkan Routing tersebut

D. Jangka Waktu Pelaksanaan

25 menit

E. Alat dan Bahan

- PC/Laptop
- Cisco Packet Tracer

F. Tahap Pelaksanaan

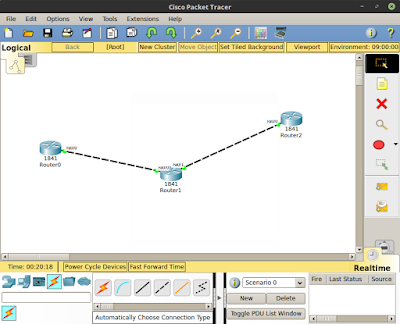

1. Kita buat IP untuk masing-masing port yang terhubung terlebih dahulu di Router1

R1(config)#int fa0/0
R1(config-if)#ip address 12.12.12.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#exit

2. Lalu buat seolah-olah jaringan lokal dengan loopback

R1(config)#int loopback0
R1(config-if)#ip address 1.1.1.1 255.255.255.255
R1(config-if)#exit

Router2

R2(config)#int fa0/0
R2(config-if)#ip addr 12.12.12.2 255.255.255.0
R2(config-if)#no shut
R2(config-if)#ex

R2(config)#int fa0/1
R2(config-if)#ip addr 21.21.21.2 255.255.255.0
R2(config-if)#no shut
R2(config-if)#ex

R2(config)#int loopback0
R2(config-if)#ip addr 2.2.2.2 255.255.255.255
R2(config-if)#ex

Router3

R3(config)#int fa0/0
R3(config-if)#ip addr 21.21.21.1 255.255.255.0
R3(config-if)#no shut
R3(config-if)#ex

R3(config)#int loopback0
R3(config-if)#ip addr 3.3.3.3 255.255.255.255
R3(config-if)#ex

3. Setelah semuanya sudah giliran kita setting EIGRP nya di masing-masing Router

R1(config)#router eigrp 12
R1(config-router)#network 12.12.12.0
R1(config-router)#network 1.1.1.1
R1(config-router)#no auto-summary
R1(config-router)#ex

Router2

R2(config)#router eigrp 12
R2(config-router)#network 12.12.12.0
R2(config-router)#network 21.21.21.0
R2(config-router)#network 2.2.2.2
R2(config-router)#no auto-summary
R2(config-router)#ex

Router3

R3(config)#router eigrp 12
R3(config-router)#network 21.21.21.0
R3(config-router)#network 3.3.3.3
R3(config-router)#no auto-summary
R3(config-router)#ex

4. Setelah itu cobalah untuk saling ping antar Router

G. Kesimpulan

Routing EIGRP merupakan salah satu dari Protocol proprietary dari Cisco yang dapat memutuskan routing otomatis

H. Kesimpulan

https://en.wikipedia.org/wiki/Enhanced_Interior_Gateway_Routing_Protocol
